产品设备

联系我们

东莞市虎门润辉五金塑胶制品厂
联系人:
周先生  13925519585
张小姐  13926830967

电话:0769-85717196
公司QQ:554591376
E-mail:554591376@qq.com
网址:www.runhui0769.com
地址:东莞市虎门镇路东管理区新围二巷106号A栋

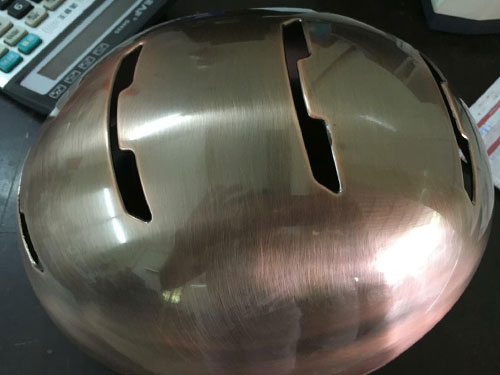

头盔电镀红古铜

您的当前位置:首 页 >> 头盔电镀红古铜


详细介绍:

      塑件造型

在不影响外观和使用的前提下,塑件造型设计时应尽量满足如下要求。
(1) 金属光泽会使原有的缩瘪变得更明显,因此要避免制品的壁厚不均匀状况,以免出现缩瘪,而且壁厚要适中,以免壁太薄(小于1.5 mm),否则会造成刚性差,在电镀时易变形,镀层结合力差,使用过程中也易发生变形而使镀层脱落。
(2) 避免盲孔,否则残留在盲孔内的处理液不易清洗干净,会造成下道工序污染,从而影响电镀质量。
(3) 电镀工艺有锐边变厚的现象。电镀中的锐边会引起尖端放电,造成边角镀层隆起。因此应尽量采用圆角过渡,圆角半径至少0.3 mm 以上。平板形塑件难电镀,镀件的中心部分镀层薄,越靠边缘镀层越厚,整个镀层呈不均匀状态,应将平面形改为略带圆弧面或用桔皮纹制成亚光面。电镀的表面积越大,中心部位与边缘的光泽差别也越大,略带抛物面能改善镀面光泽的均匀性。
(4) 塑件上尽量减少凹槽和突出部位。因为在电镀时深凹部位易露塑,而突出部位易镀焦。凹槽深度不宜超过槽宽的1/3,底部应呈圆弧。有格栅时,孔宽应等于梁宽,并小于厚度的1/2。
(5) 镀件上应设计有足够的装挂位置,与挂具的接触面应比金属件大2~3倍。
(6) 塑件的设计要使制件在沉陷时易于脱模,否则强行脱模时会拉伤或扭伤镀件表面,或造成塑件内应力而影响镀层结合力。
(7) 当需要滚花时,滚花方向应与脱模方向一致且成直线式.滚花条纹与条纹的距离应尽量大一些。
(8) 塑件尽量不要用金属镶嵌件,否则在镀前处理时嵌件易被腐蚀。
(9) 塑件表面应保证有一定的表面粗糙度。
